型號： Hantas-MDT-driver

MDT系列電動精密伺服起子

數量

以2ms分辨率顯示實時扭矩數據和曲線
工具扭力精度±3%
在 ParaMon 上進行緊固扭矩數據分析(Stdev, Mean, Average,CP,CPK)
通過工具接地產生ESD功能,壽命超過500萬次鎖附
扭力資料與曲線可同步顯示
SD 記憶卡插槽
使用 Modbus 及Open Protocol 通信協定
支援 RS232C和乙太網路的傳輸
前面板7吋彩色LCD 觸控螢幕
可與PC的程式對接、參數設定、監控和實時輸出
堅固品質控制:可同時透過預設的角度或時間模式對螺絲緊固任務進行 OK/NG 監控
預設選擇功能:前面板或15 Input & 8 Output I/O
內建扭矩傳感器的數位扭矩與角度控制直流工具
15個預設參數:扭矩、速度、緩啟動和角度
自動選擇設定扭力的最佳轉速
即時監控鎖附品質及技術狀況
錯誤訊息代碼顯示功能
彩色觸控螢幕方便設定
同步監控鎖付數據
瑞士DC伺服馬達

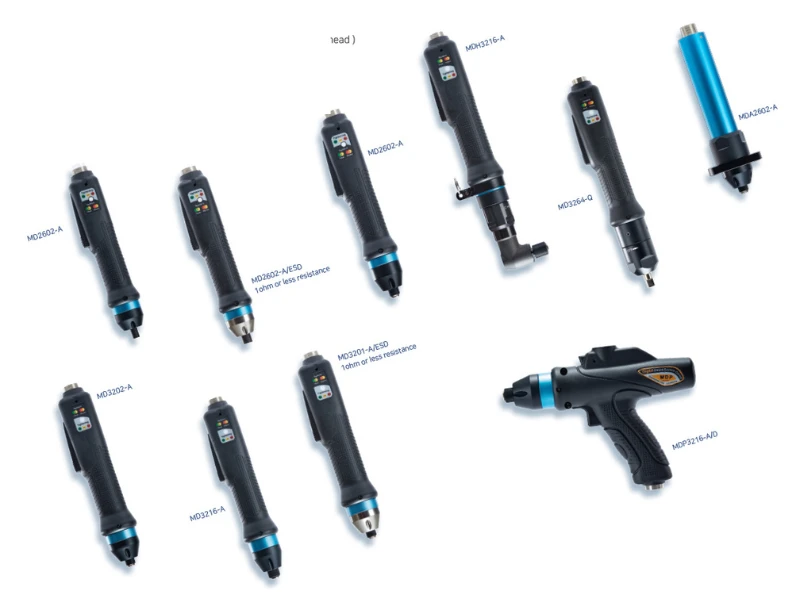

MDT系列電動精密伺服起子

MDT系列電動精密伺服起子

直型 / 板機啟動

Model	Torque (kgf.cm)	Speed Range (RPM)	Drive Size	Controller
MDT2604	2-14	150-1500	Hex 1/4"	MDTC-38
MDT2611	4-34	100-900	Hex 1/4"
MDT2616	5-50	100-620	Hex 1/4"
MDT2628	15-80	50-300	Hex 1/4"
MDT3204	4-40	100-1800	Hex 1/4" or SQ 3/8"
MDT3208	7-75	100-950	Hex 1/4" or SQ 3/8"
MDT3211	10-90	50-690	Hex 1/4" or SQ 3/8"
MDT3216	20-140	50-470	Hex 1/4" or SQ 3/8"
MDT3228	50-270	50-260	SQ 3/8"
MDT3243	70-350	50-180	SQ 3/8"
MDT3258	80-500	50-135	SQ 3/8"
MDT3206(L)	6-65	100-1250	Hex 1/4" or SQ 3/8"
MDT3211(L)	15-115	50-690	Hex 1/4" or SQ 3/8"
MDT3216(L)	20-160	50-470	Hex 1/4" or SQ 3/8"
MDT3220(L)	30-200	50-375	Hex 1/4" or SQ 3/8"
MDT3224(L)	40-240	50-310	Hex 1/4" or SQ 3/8"
MDT3236(L)	50-330	50-200	SQ 3/8"
MDT3245(L)	60-400	50-160	SQ 3/8"
MDT3264(L)	80-570	50-115	SQ 3/8"

彎角型

Model	Torque (kgf.cm)	Speed Range (RPM)	Drive Size	Controller
MDTH2604	2-14	100-1500	Hex 1/4"	MDTC-38
MDTH2611	4-34	100-900	Hex 1/4"
MDTH2616	5-50	100-620	Hex 1/4"
MDTH2628	15-80	50-300	Hex 1/4"
MDTH3204	4-40	100-1800	Hex 1/4" or SQ 3/8"
MDTH3208	7-75	100-950	Hex 1/4" or SQ 3/8"
MDTH3211	10-90	50-690	Hex 1/4" or SQ 3/8"
MDTH3216	20-140	50-470	Hex 1/4" or SQ 3/8"
MDTH3228	50-270	50-260	SQ 3/8"
MDTH3243	70-350	50-180	SQ 3/8"
MDTH3258	80-500	50-135	SQ 3/8"
MDTH3206(L)	6-65	100-1250	Hex 1/4" or SQ 3/8"
MDTH3211(L)	15-115	50-690	Hex 1/4" or SQ 3/8"
MDTH3216(L)	20-160	50-470	Hex 1/4" or SQ 3/8"
MDTH3220(L)	30-200	50-375	Hex 1/4" or SQ 3/8"
MDTH3224(L)	40-240	50-310	Hex 1/4" or SQ 3/8"
MDTH3236(L)	50-330	50-200	SQ 3/8"
MDTH3245(L)	60-400	50-160	SQ 3/8"
MDTH3264(L)	80-570	50-115	SQ 3/8"

自動化

Model	Torque (kgf.cm)	Speed Range (RPM)	Drive Size	Controller
MDTA2604	2-14	100-1500	Hex 1/4"	MDTC-38
MDTA2611	4-34	100-900	Hex 1/4"
MDTA2616	5-50	100-620	Hex 1/4"
MDTA2628	15-80	50-300	Hex 1/4"
MDTA3204	4-45	100-1800	Hex 1/4" or SQ 3/8"
MDTA3206	6-65	100-1250	Hex 1/4" or SQ 3/8"
MDTA3211	15-115	50-690	Hex 1/4" or SQ 3/8"
MDTA3216	20-160	50-470	Hex 1/4" or SQ 3/8"
MDTA3220	30-200	50-375	Hex 1/4" or SQ 3/8"
MDTA3224	40-240	50-310	Hex 1/4" or SQ 3/8"
MDTA3236	50-330	50-200	SQ 3/8"
MDTA3245	60-400	50-160	SQ 3/8"
MDTA3264	80-570	50-115	SQ 3/8"

槍型

Model	Torque (kgf.cm)	Speed Range (RPM)	Drive Size	Controller
MDTP3204	4-45	100-1800	Hex 1/4" or SQ 3/8"	MDTC-38
MDTP3206	6-65	100-1250	Hex 1/4" or SQ 3/8"
MDTP3211	15-115	50-690	Hex 1/4" or SQ 3/8"
MDTP3216	20-160	50-470	Hex 1/4" or SQ 3/8"
MDTP3220	30-200	50-375	Hex 1/4" or SQ 3/8"
MDTP3224	40-240	50-310	Hex 1/4" or SQ 3/8"
MDTP3236	50-330	50-200	SQ 3/8"
MDTP3245	60-400	50-160	SQ 3/8"
MDTP3264	80-570	50-115	SQ 3/8"

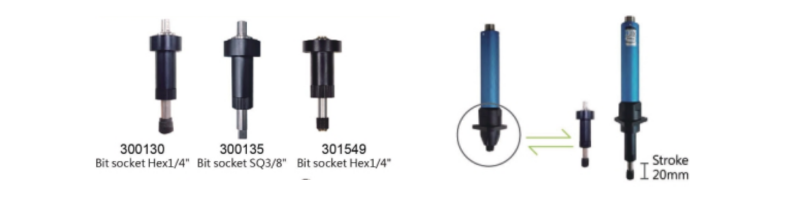

伸縮套筒墊TBC

Hantas 伸縮套筒墊(TBC)

Code	Available tools
300130	MDTA3204, MDTA3206, MDTA3211, MDTA3216, MDTA3220, MDTA3224, MDTA3236, MDTA3245
300135	MDTA3264
301549	MDTA2604, MDTA2611, MDTA2616, MDTA2628

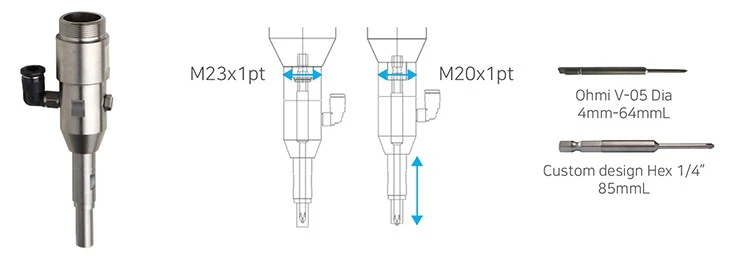

真空吸嘴頭組 Vacuum Pick-up Assy (VPA)

MDT系列電動精密伺服起子

Code	Item	Specification
300056	Vacuum Pick-up Assy	Hex1/4", M20
300057	Vacuum Pick-up Assy	Hex1/4", M23

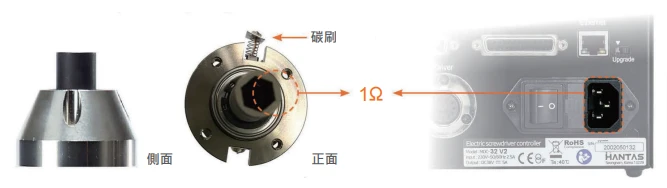

低阻值起子頭(≤1Ω)

對於靜電敏感度產品，在起子頭與控制器的地線插頭之間提供≤1Ω電阻值做為保護。

MDT系列電動精密伺服起子

起子防震組Torque Cover Bit Holders

MDT系列電動精密伺服起子

Code	Specification	Screwdriver
300053	M20-Dia 7mm	MDT26xx-A
300054	M23-Dia 7mm	MDT32xx-A
300137	M20-Hex 1/4"	MDT26xx-A
300138	M23-Hex 1/4"	MDT32xx-A
