型號: 3arm-Series4

3arm 無重力手臂 Series 4

數量

3arm無重力手臂 Series 4 是一款「蛇形」手臂設計,新穎的設計採用「蛇」的活動概念,運用在手臂的活動方式,可任意地上下及側面翻轉,克服一般傳統手臂的使用限制,展現手臂的靈活性,可承載的重量達 24 Kg。

獨特的手臂設計,允許在艱苦的工作條件下使用它,並應對困難的操作。

手臂各部分之間的優化連接可以讓助力臂完全自由地上下滾動和側向運動。通過複製「蛇」的動作,它可以幫助我們達到更困難的位置。能夠容納高達 24Kg/53lbs 的工具。

3arm 無重力手臂 Series 4
  • 雙傾斜臂擴展了移動範圍
  • 雙傾斜臂允許延伸至安裝點以下
  • 兩個臂段之間的連接允許無限制的移動
  • 適中到高負載和扭矩評級
  • 可選擇所有頭部部件選項
  • 提供完整或部分鎖定的煞車選項





產品技術參數
搭載能力機具重量範圍 0 - 19 或 24 Kg / 0 - 43 或 53 lbs
工作範圍2 個長度,水平伸展距離 1220 或 1555 mm / 48" 或 57.5" + 夾具/夾頭選擇。
2 個高度,垂直伸展距離:1020 或 1340 mm / 40" 或 52"
適用底座適用於底部、頂部(天花板)或牆壁安裝
鎖定煞車選項無煞車 / 手動 / 氣動 / 手動鎖定底座 / 氣動煞車與工具觸發連動
手臂重量14 Kg / 31 lbs
搬運阻力0.5 Kg / 1.1 lbs
材質鑄鋁和硬鋁製造



地板安裝/天花板安裝伸展距離 (mm)最大負載 (Kg)伸展距離 (in)最大負載 (LBS)
垂直  水平  垂直 水平
A/DS   短臂1020122021404843
A/DM 長臂13401555245257.553
煞車選項
煞車選項
L00 無煞車
L11 手動
L22 氣動
L50 手動鎖定底座
L92 工具觸發啟動

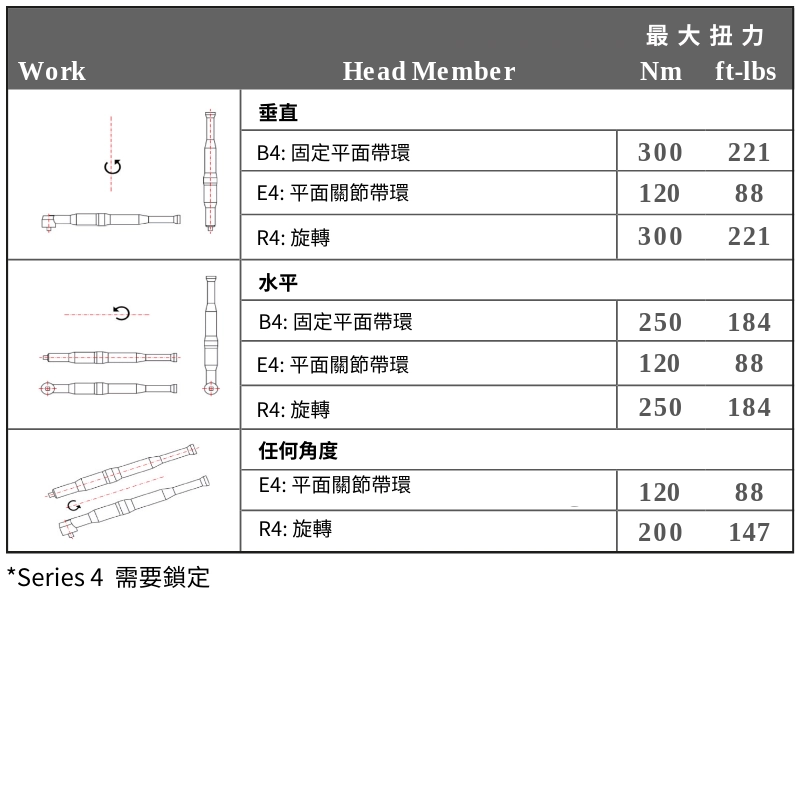

扭力建議
3arm 無重力手臂 Series 4
頭部夾具
相容的頭部部件
全部適用
3arm 無重力手臂 Series 4

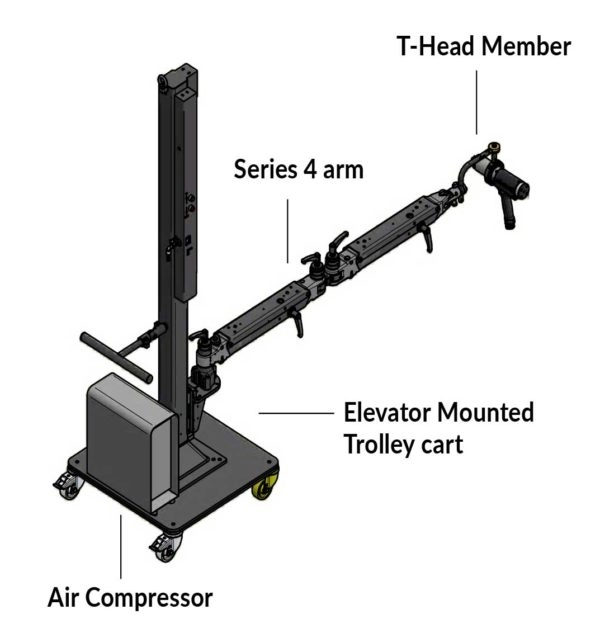

3arm 無重力手臂 Series 4 升降機搭配移動推車和壓縮機,讓您的應用完全行動化。

3arm 無重力手臂 Series 4
3arm 無重力手臂 Series 4
