Manipulator M3 作為最輕巧的手動控制負載機械臂，M3 特別容易操作。機械助力臂 M3 可配備多種專業夾持工具，它被設計為能夠手動處理、定位並設置高達 25 kg的負載，並在任何方向上保持無重狀態。這款機械臂協助操作員以精準的人體工學方式輕鬆且安全地完成工作。
- 專為拾取和放置操作設計的單臂
- 可選配夾爪、真空或磁性附件
- 客製化夾具確保拾取時不會損壞零件
- 可選配旋轉和/或迴轉頭組件
- 最大承載能力 25Kg
- 可選配煞車或不帶煞車
| 氣動規格 | |
|---|---|
| 供氣介質 | 加壓空氣 |
| 最大供氣壓力 | 0.8 Mpa (8 bar) |
| 最大工作壓力 | 0.7 Mpa (7 bar) |
| 最大瞬時消耗量 | 325.5 dm³/min |
| 動作範圍 | |
|---|---|
| ZX 平面 | ± 42° |
| XY 平面的工作半徑 | 1573 mm (61.9") |
| Z1 軸 | 360° |
| Z2 軸 | 180° |
| Z3 軸 | 180° |
| Z4 軸 | 180° |
| 垂直行程 | 669 mm (26.3") |
| 尺寸和重量 | |
|---|---|
| 高度 | 325 mm (12.8") |
| 長度 | 886 mm (34.9") |
| 寬度 | 220 mm (8.7") |
| 重量 | 30 Kg (66 lb) |
| 工作條件 | |
|---|---|
| 溫度 | -10 至 +50°C |
| 相對濕度 | 最高 70% |
| 工作環境 | 室內工業環境 |
| 負載能力 | |
|---|---|
| 最大淨負載範圍 | 0-25 Kg (0-55 lb) |
| 最大淨負載 | 25 Kg (55 lb) |
| 最大總負載 (包括夾具系統和要操作的負載) | 35 Kg (77 lb) |

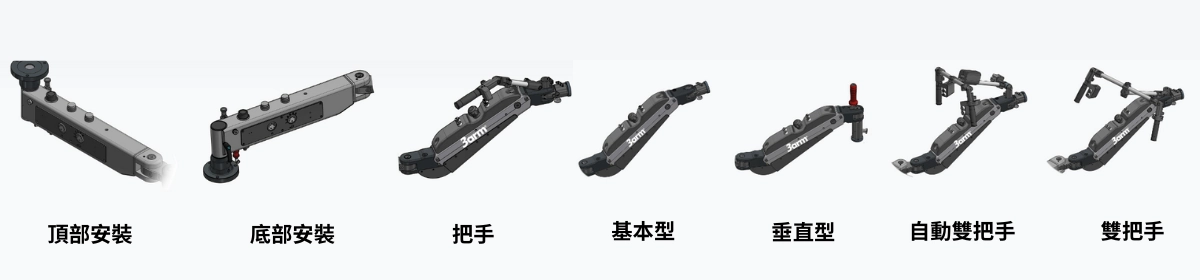

手臂配置

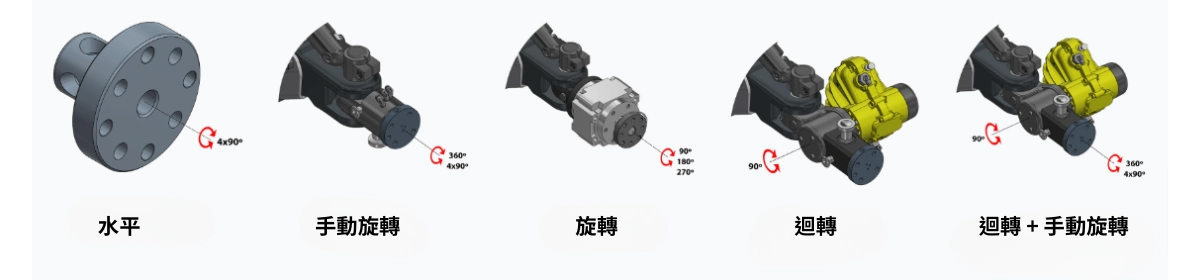

頭部夾具

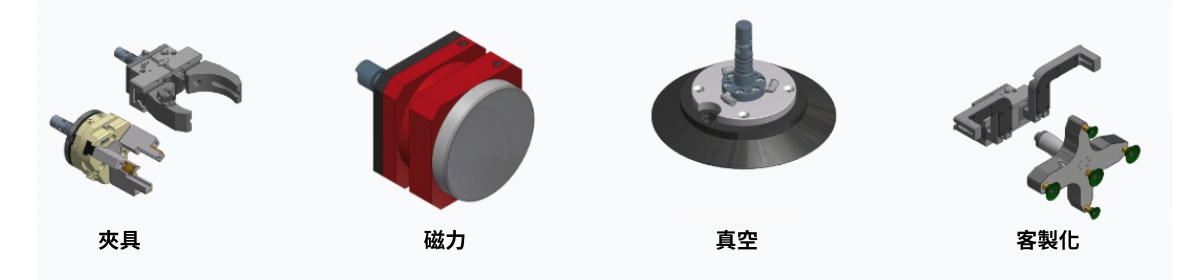

夾具系統
