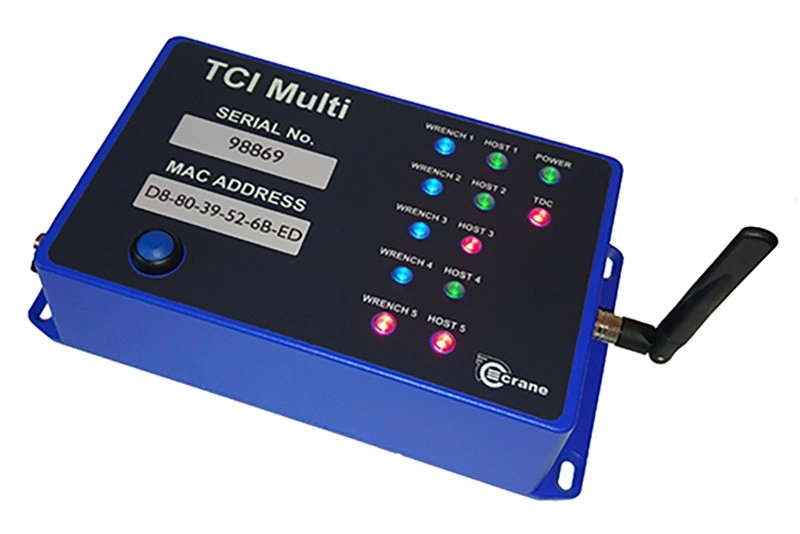

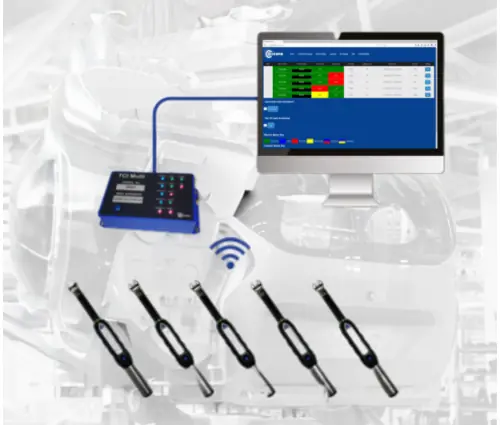

TCI Multi 生產線側控制器專為管理數位扭矩扳手而設計,允許使用者連接和管理多達 5 把數位扭矩扳手,用於裝配和生產應用。透過簡單的一鍵操作,WrenchStar Multi 扭矩扳手即可連接到 TCI Multi。此控制器支援透過網頁瀏覽器進行輕鬆的設置、管理和診斷,並可選擇“工作”並將其發送到 WrenchStar Multi 進行操作。扭矩讀數結果將回傳並儲存在 TCI Multi 上,可以在電腦或網頁上查看。
TCI 單元接受透過乙太網的開放協議命令,選擇並將“工作”發送到扳手。TCI Multi 提供網頁狀態頁面,允許使用者監控乙太網屬性、RF 屬性、消息記錄和扳手狀態。網頁還顯示來自扳手的最後扭矩和角度讀數及其扭矩狀態(LO、OK 和 HI)。TCI 單元上的 LED 燈顯示每個扳手連接的實時狀態。
產品代碼 | 範圍 |
---|---|
TC2AB-0000-CRXXR5 | TCI Multi 與電源供應 (最多可連接5個扳手) |
TC1AB-0000-CRXXR1 | TCI 與電源供應 (僅限1個扳手連接) |
IQW25-0000-CRPXXX | 額外的TCI電源供應 |
WS1JX-0010-C1DARX | 10Nm WrenchStar Multi |
WS1JX-0025-C1DARX | 25Nm WrenchStar Multi |
WS1JX-0075-C1DARX | 75Nm WrenchStar Multi |
WS1JX-0120-C1DARX | 120Nm WrenchStar Multi |
WS1JX-0180-C1DARX | 180Nm WrenchStar Multi |
WS1JX-0250-C1DARX | 250Nm WrenchStar Multi |
WS1KX-0340-C1DARX | 340Nm WrenchStar Multi |
WS1KX-0500-C1DARX | 500Nm WrenchStar Multi |
技術規格 | |
---|---|
工作溫度範圍 | -20至+50°C |
儲存溫度範圍 | -20至+50°C |
濕度 | 10-75% 非冷凝 |
IP等級 | IP40(僅限室內使用) |
工作儲存 | 256任務 |
電源 | 5V +/-10% DC電源供應 1000mA 或Mini Type-B |
乙太網路 | RJ45插座 |
序列 | 9針D型RS232插座,用於獨立模式連接PC |
USB | Mini USB線纜,用於程式設計固件 |
RF | 2.4GHz天線,用於RF扭力扳手通信,低功耗0dBm,使用全球ISM頻段(2400MHz) |
尺寸 | 217mm x 120mm x 56mm |
LED指示燈 | 電源狀態,主機(通信正常、缺失或錯誤),扳手(通知扳手是否連接、在範圍內或有任務加載) |
操作 | 以獨立模式操作,可選擇任務並將結果傳送到PC或網頁 |
結構 | 鋁合金外殼 |
適用於生產和組件裝配應用,搭配創新的 WrenchStar Multi 數位扭矩扳手,提升工作效率和精確度。
