Crane的固定傳扭矩傳感器提供多種配置,包括方形對方形(所有組合)、法蘭對方形和法蘭對法蘭。

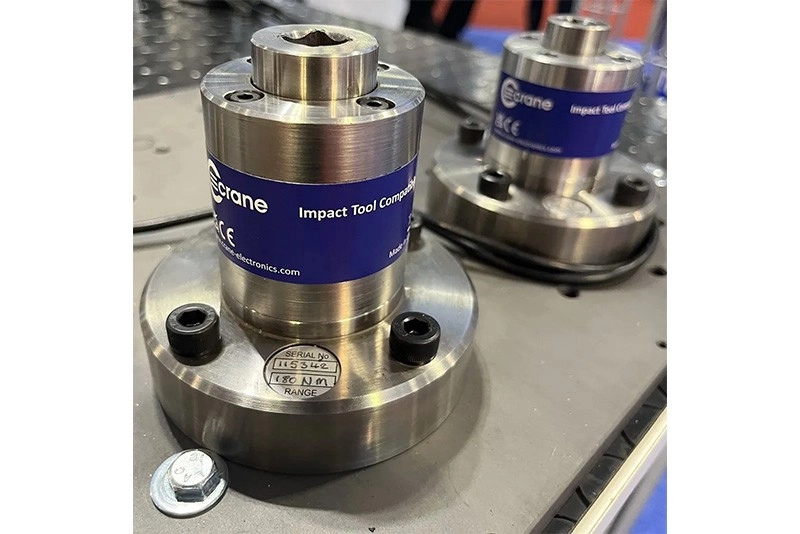

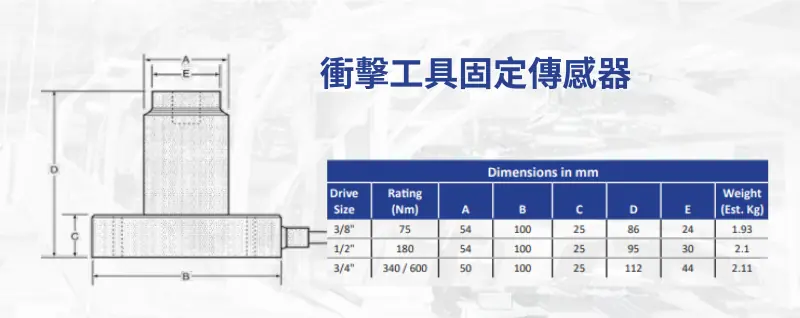

提供多種標準額定值,並且提供量身定製的解決方案。Crane 的衝擊工具固定傳感器是測試和審核所有連續驅動工具、脈衝工具、衝擊工具和手動扭矩工具的優質選擇,適用於車間、研發和生產線旁環境。這款傳感器可以與 Crane 扭矩扳手一起使用,進行線上和線下的工具設定和校驗。結合 Crane 的接頭套件,它們能模擬實際生產接頭條件,形成有效的線下測試,用於驗證裝配工具的性能。
傳感器具備自動識別功能(Auto ID),可被 Crane 的讀數設備和數據收集器自動識別,消除設定錯誤風險,並記錄測量數據以實現完整追溯。

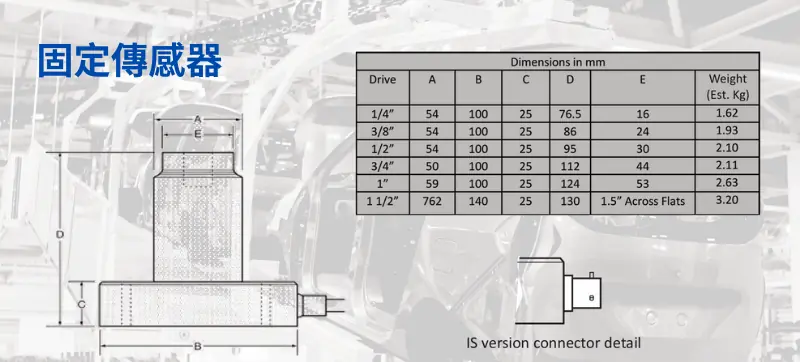

Crane 的固定傳感器是測試連續驅動工具、脈衝工具和手動扭矩工具的理想選擇,適用於車間和生產線旁環境。這些傳感器可用於多種測試應用,結合 Crane 的接頭套件,能模擬生產接頭條件,形成有效的線下測試,用於驗證裝配工具的性能。
固定傳感器具備自動識別功能(Auto ID),可被 Crane 的讀數設備和數據收集器自動識別,消除設定錯誤風險,並記錄測量數據以實現完整追溯。還有一個工業標準版(IS),適用於已有其他製造商讀數設備的使用者。
規格項目 | 衝擊工具兼容靜態扭矩傳感器 | 靜態扭矩傳感器 |
---|---|---|
傳感器類型 | 自動識別(Auto-ID):內建數據晶片,支持即插即用,兼容 Crane 的讀數設備和數據收集器。 | UTA:內建數據晶片,支持自動識別,兼容 Crane 的讀數設備 工業標準(I.S):橋接電阻 350 歐姆,靈敏度 2mV/V |
外殼材質 | 不鏽鋼外殼 | 鋼製外殼 |
過載能力 | 額定扭矩的 125% | 額定扭矩的 125% |
連接 | 1米一體化電纜,帶應變消除功能;25針 'D' 型端口(公頭)連接 Crane 讀數設備和數據收集器。 | UTA:1米一體化電纜,帶應變消除功能;25針 'D' 型端口(公頭) I.S:輸出連接器符合 MIL-C 26482 / BS 9522 FOO 17;殼體尺寸 8-4P |
零點穩定性 | < ± 0.1% FSD/°C | < ± 0.1% FSD/°C |
靜態精度 | ±0.25% FSD | ±0.25% FSD |
操作環境 | 溫度:+5°C 至 40°C(規格降低時可達 -10°C 至 +60°C) 濕度:10 – 75% 非冷凝 | 溫度:5°C 至 40°C(規格降低時可達 -10°C 至 60°C) 濕度:10 – 75% 非冷凝 |
防護等級 | IP40 | IP40 |
校準 | 所有扭矩設備應每12個月重新校準一次 | 所有扭矩設備應每12個月重新校準一次 |
保固 | 12個月內免費維修因工藝或材料缺陷的零件和勞務保修 | 12個月內免費維修因工藝或材料缺陷的零件和勞務保修 |
Product Code | Range |
---|---|
UTA-164-0-3.54-0-0 | 3.54Nm Female 1/4" Drive |
UTA-164-0-25 | 5.65Nm Female 1/4" Drive |
UTA-165-0-25 | 11Nm Female 1/4" Drive |
UTA-166-0-25 | 28Nm Female 1/4" Drive |
UTA-167-0-35 | 68Nm Female 3/8" Drive |
UTA-168-0-35 | 135Nm Female 3/8" Drive |
UTA-169-0-35 | 271Nm Female 1/2" Drive |
UTA-170-0-35 | 542Nm Female 3/4" Drive |
UTA-171-0-35 | 1017Nm Female 3/4" Drive |
UTA-172-0-35 | 1695Nm Female 1" Drive |
UT-115-00CR-3000-0 | 3000Nm Male 1 1/2" Drive |
UT-115-00CR-5000-0 | 5000Nm Male 1 1/2" Drive |
IS-873-08CR-11-0 | 11.3Nm I.S. Female 1/4" Drive |
IS-873-10CR-28-0 | 28.25Nm I.S. Female 1/4" Drive |
IS-873-12CR-67-0 | 67.8Nm I.S. Female 3/8" Drive |
IS-873-14CR-135-0 | 135.6Nm I.S. Female 3/8" Drive |
IS-873-16CR-271-0 | 271Nm I.S. Female 1/2" Drive |
IS-873-18CR-1017-0 | 1017Nm I.S. Female 3/4" Drive |
IS-873-20CR-1695-0 | 1695Nm I.S. Female 1" Drive |
700-1500 | Straight Cable (I.S. to TorqueStar) |
CBL-760-0-0-0-0 | Curly Cable (I.S. to TorqueStar) |
規格項目 | 衝擊工具固定傳感器 | 固定傳感器 |
---|---|---|
傳感器類型 | 自動識別(Auto-ID):內建數據晶片,支持即插即用,兼容 Crane 的讀數設備和數據收集器。 | UTA:內建數據晶片,支持自動識別,兼容 Crane 的讀數設備 工業標準(I.S):橋接電阻 350 歐姆,靈敏度 2mV/V |
外殼材質 | 不鏽鋼外殼 | 鋼製外殼 |
過載能力 | 額定扭矩的 125% | 額定扭矩的 125% |
連接 | 1米一體化電纜,帶應變消除功能;25針 'D' 型端口(公頭)連接 Crane 讀數設備和數據收集器。 | UTA:1米一體化電纜,帶應變消除功能;25針 'D' 型端口(公頭) I.S:輸出連接器符合 MIL-C 26482 / BS 9522 FOO 17;殼體尺寸 8-4P |
零點穩定性 | < ± 0.1% FSD/°C | < ± 0.1% FSD/°C |
靜態精度 | ±0.25% FSD | ±0.25% FSD |
操作環境 | 溫度:+5°C 至 40°C(規格降低時可達 -10°C 至 +60°C) 濕度:10 – 75% 非冷凝 | 溫度:5°C 至 40°C(規格降低時可達 -10°C 至 60°C) 濕度:10 – 75% 非冷凝 |
防護等級 | IP40 | IP40 |
校準 | 所有扭矩設備應每12個月重新校準一次 | 所有扭矩設備應每12個月重新校準一次 |
保固 | 12個月內免費維修因工藝或材料缺陷的零件和勞務保修 | 12個月內免費維修因工藝或材料缺陷的零件和勞務保修 |
