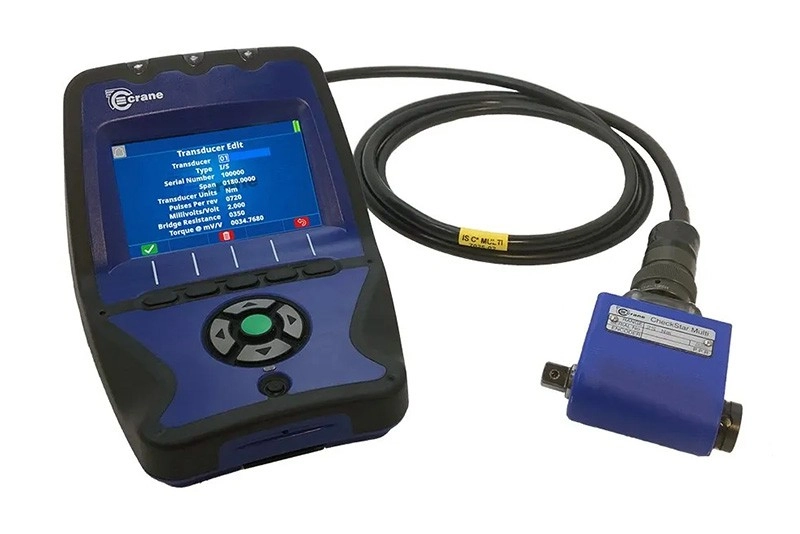

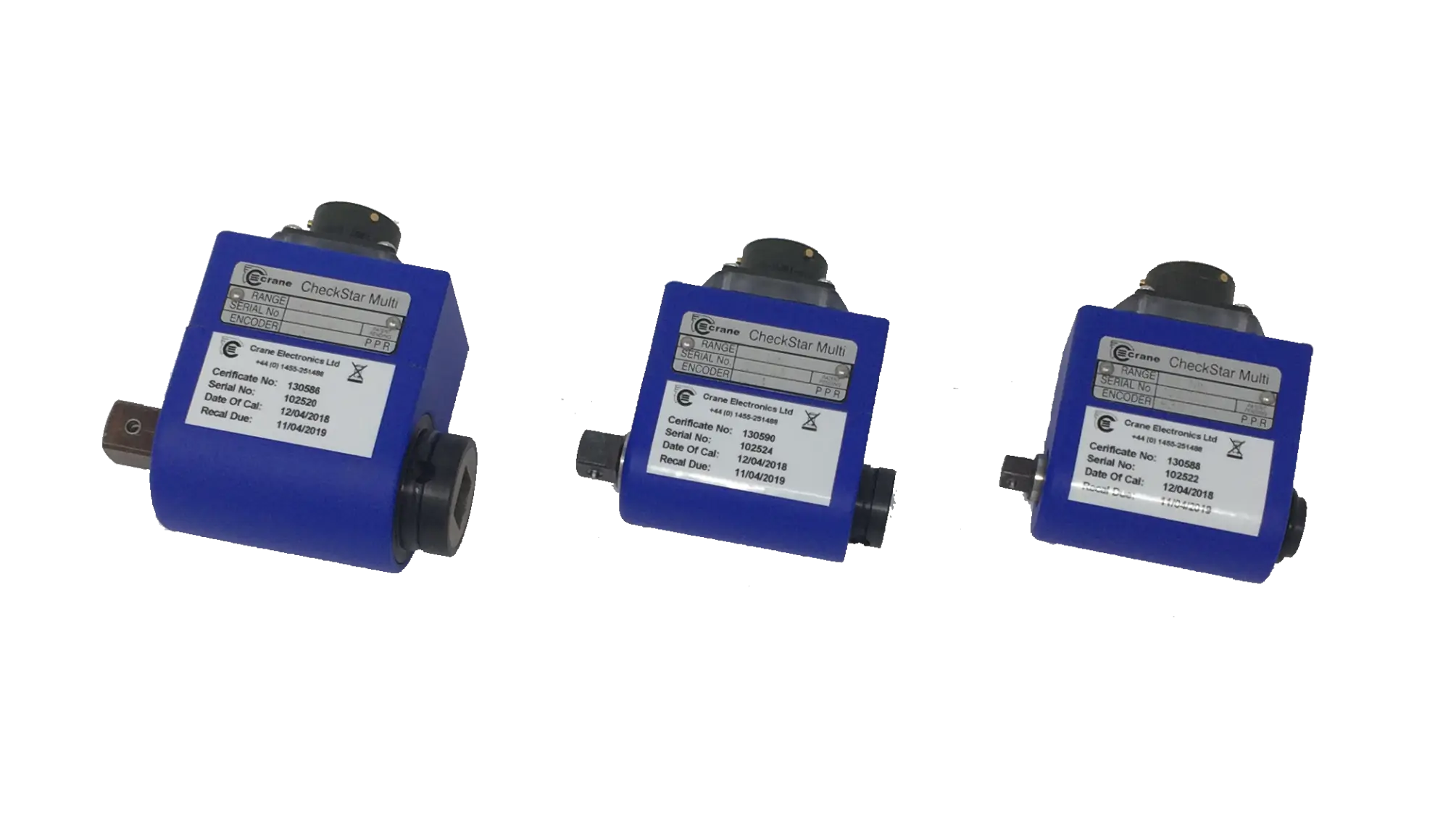

CheckStar Multi 提升了所有連續驅動和脈衝工具的動態扭矩和角度測量標準，在全球數千種應用中表現出色。這款旋轉扭矩傳感器配備 360° 光環，與 Crane 讀數器或數據收集器一起使用時，為用戶提供緊固狀態的即時視覺反饋。
CheckStar 安裝在裝配工具和緊固件之間，用於測量生產和裝配過程中施加的實際扭矩和緊固件的角旋轉。其專利接觸系統在任何振動和衝擊載荷下，都能確保讀數器和應變計之間保持穩定連接，避免劣質系統可能出現的“刷子反彈”問題，從而提供可靠的扭矩讀數。低慣性設計確保能精確且可重複地測量高速瞬變，如連續驅動工具的關閉點和脈衝工具的脈動。
CheckStar Multi 使用內建智能識別系統，與 Crane 數據收集器自動連接，消除設置錯誤，並可根據測量結果記錄序列號，以實現完整的可追溯性。
搭配 MD系列 伺服控制器
- 在線旋轉扭矩傳感器：可選角度測量功能
- 專利設計：防止刷子反彈，即使與脈衝工具一起使用
- 適用範圍廣：適用於所有連續驅動工具、脈衝工具和扭矩扳手
- 兼容性強：與大多數行業標準數據收集器和讀數器兼容
- 自動識別：使用 Crane 數據收集器和扭矩讀數裝置自動識別傳感器
- 360° 光環：提供即時緊固件扭矩狀態
- 低慣性設計：有助於精確的動態測量
- 低摩擦：減少磨損並支持精度
- 多種尺寸：從 1Nm 到 5000Nm（提供方形和六角驅動器）

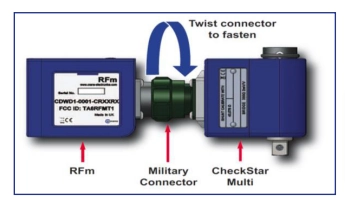

RFm 無線通信設備
RFm 使 CheckStar Multi 能夠與 IQVu 或 TorqueStar Pro 數據收集器無線連接使用。
以往，CheckStar Multi 僅能通過電纜連接數據收集器。這款 Crane 系列的新成員使 CheckStar Multi 能夠放置在使用長電纜存在危險或不便的區域。RFm 能夠實時讀取扭矩和角度值並將其轉換為數字值。它還使用測量算法分析數字樣本，以計算緊固的特性，例如峰值或咔嗒聲。
RFm 使用無線射頻（RF）傳輸最終的緊固讀數，傳輸範圍約為10米。如果 RFm 因任何原因與數據收集器失去連接，它會繼續離線工作，並存儲多達 200 個讀數。RFm 與數據收集器配對（建立連接）非常簡單，並且它包含自身的電源——一個小型可充電鋰離子電池。
| 規格項目 | 描述 |
|---|---|
| 特殊功能 | 專利機制，可靠測量脈衝工具。集成光環顯示緊固狀態的視覺指示。 |
| 工具相容性 | 所有裝配和扭矩工具，包括脈衝工具（不包括衝擊工具）。 |
| 物理測量 | 雙向扭矩（順時針校準，除非另有規定）。可選的雙向編碼器（還能在適合的指示器上進行轉速測量）。 |
| 自動傳感器識別 | Crane 的讀數設備或數據收集器能自動讀取來自 CheckStar Multi 的識別信息，包括扭矩範圍、編碼器數據、序列號、校準日期等。 |
| 校準 | 隨附校準證書，符合國家和國際標準。建議每12個月重新校準一次。 |
| 標準 Crane 校準 | 10點；單方向（順時針，除非另有規定）；10% 至 100% 的標稱扭矩。 |
| 可選校準 | 5% Crane 校準：11點；單方向（順時針，除非另有規定）；5% 至 100% 的標稱扭矩。 雙向 Crane 校準：10點；每個方向；標稱扭矩的 10% 至 100%。 Class 1 Crane 校準：讀數 ± 0.5% 適用於主要分類範圍。 UKAS 校準：符合 BS 7882 標準。 |
| 結構 | 專利滑動環機構，消除由於電刷跳動引起的信號損失，允許在任一方向低負荷運行（<0.1% 額定扭矩或 0.1Nm，取較大者）；設計耐久性測試超過 1 億次旋轉，電性能無明顯下降。 鋁外殼 不鏽鋼軸 過載能力：125% 額定扭矩。 |
| 連接 | 相容 BS 9522 - F0017；電纜組件類型 14-195，符合 MIL-C-26482 標準。 |
| 零點穩定性 | < ± 0.1% FSD/°C |
| 靜態精度 | ±0.25% FSD |
| 操作環境 | 溫度：5 至 40°C（規格降低時可達 -10 至 60°C）。 濕度：10 至 75% 非冷凝。 |
| 防護等級 | IP40 |
| 保固 | 2 年零件和勞務保修，針對工藝或材料缺陷。第 2 年保修僅在產品於授權的 Crane 電子服務中心重新校準後生效。 |
| 產品型號 | 產品描述 |
|---|---|
| CMHAX-0001-CRXXXX | 1/4" 六角 1Nm CheckStar Multi |
| CMHAX-0001-CRXAXX | 1/4" 六角 1Nm CheckStar Multi（含角度量測） |
| CMHAX-0002-CRXXXX | 1/4" 六角 2Nm CheckStar Multi |
| CMHAX-0002-CRXAXX | 1/4" 六角 2Nm CheckStar Multi（含角度量測） |
| CMHAX-0005-CRXXXX | 1/4" 六角 5Nm CheckStar Multi |
| CMHAX-0005-CRXAXX | 1/4" 六角 5Nm CheckStar Multi（含角度量測） |
| CMHAX-0010-CRXXXX | 1/4" 六角 10Nm CheckStar Multi |
| CMHAX-0010-CRXAXX | 1/4" 六角 10Nm CheckStar Multi（含角度量測） |
| CMHAX-0020-CRXXXX | 1/4" 六角 20Nm CheckStar Multi |
| CMHAX-0020-CRXAXX | 1/4" 六角 20Nm CheckStar Multi（含角度量測） |
| CMSAX-0005-CRPXXX | 1/4" 方形 5Nm CheckStar Multi |
| CMSAX-0005-CRPAXX | 1/4" 方形 5Nm CheckStar Multi（含角度量測） |
| CMSAX-0010-CRPXXX | 1/4" 方形 10Nm CheckStar Multi |
| CMSAX-0010-CRPAXX | 1/4" 方形 10Nm CheckStar Multi（含角度量測） |
| CMSAX-0020-CRPXXX | 1/4" 方形 20Nm CheckStar Multi |
| CMSAX-0020-CRPAXX | 1/4" 方形 20Nm CheckStar Multi（含角度量測） |
| CMSBX-0025-CRPXXX | 3/8" 方形 25Nm CheckStar Multi |
| CMSBX-0025-CRPAXX | 3/8" 方形 25Nm CheckStar Multi（含角度量測） |
| CMSBX-0050-CRPXXX | 3/8" 方形 50Nm CheckStar Multi |
| CMSBX-0050-CRPAXX | 3/8" 方形 50Nm CheckStar Multi（含角度量測） |
| CMSBX-0075-CRPXXX | 3/8" 方形 75Nm CheckStar Multi |
| CMSBX-0075-CRPAXX | 3/8" 方形 75Nm CheckStar Multi（含角度量測） |
| CMSCX-0100-CRPXXX | 1/2" 方形 100Nm CheckStar Multi |
| CMSCX-0100-CRPAXX | 1/2" 方形 100Nm CheckStar Multi（含角度量測） |
| CMSCX-0180-CRPXXX | 1/2" 方形 180Nm CheckStar Multi |
| CMSCX-0180-CRPAXX | 1/2" 方形 180Nm CheckStar Multi（含角度量測） |
| CMSCX-0250-CRPXXX | 1/2" 方形 250Nm CheckStar Multi |
| CMSCX-0250-CRPAXX | 1/2" 方形 250Nm CheckStar Multi（含角度量測） |
| CMSDX-0250-CRPXXX | 3/4" 方形 250Nm CheckStar Multi |
| CMSDX-0250-CRPAXX | 3/4" 方形 250Nm CheckStar Multi（含角度量測） |
| CMSDX-0500-CRPXXX | 3/4" 方形 500Nm CheckStar Multi |
| CMSDX-0500-CRPAXX | 3/4" 方形 500Nm CheckStar Multi（含角度量測） |
| CMSFX-0750-CRPXXX | 1" 方形 750Nm CheckStar Multi |
| CMSFX-0750-CRPAXX | 1" 方形 750Nm CheckStar Multi（含角度量測） |
| CMSFX-1400-CRPXXX | 1" 方形 1400Nm CheckStar Multi |
| CMSFX-1400-CRPAXX | 1" 方形 1400Nm CheckStar Multi（含角度量測） |
| CMSGX-3000-CRPXXX | 1.5" 方形 3000Nm CheckStar Multi |
| CMSGX-3000-CRPAXX | 1.5" 方形 3000Nm CheckStar Multi（含角度量測） |
| CMSGX-5000-CRPXXX | 1.5" 方形 5000Nm CheckStar Multi |
| CMSGX-5000-CRPAXX | 1.5" 方形 5000Nm CheckStar Multi（含角度量測） |
